產品簡介

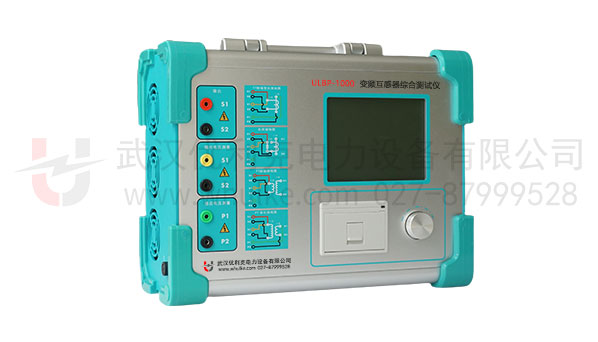

       ULKE-CPT1000變頻互感器綜合測試儀是武漢優利克電力設備有限公司在傳統基于調壓器、升壓器、升流器的互感器伏安特性變比極性綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和FPGA、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。

性能與特征

1、功能全面，既滿足各類CT（如：保護、計量、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。

2、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和電感等參數。

3、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。

4、基于先進的低頻法測試原理，能應對拐點高達30KV的CT測試。

5、儀器采用國際流行方波法，讓勵磁曲線更加完美。

6、儀器可存儲3000組測試數據，掉電不丟失。

7、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。

8、易于攜帶，儀器含配線全重量大約8Kg。

技術參數

配置/型號	ULKE-CPT1000	ULKE-CPT1000+(高精度)
輸入電源電壓	AC220V±10%，50Hz
輸出	0~180Vrms，12Arms，36A（峰值）
電壓測量精度	范圍：0~200Vrms，精度：±0.1%	范圍：0~200Vrms，精度：±0.05%
CT變比測量	范圍：1~40000，精度：±0.1%	范圍：1~40000，精度：±0.05%
PT變比測量	范圍：1~40000，精度：±0.1%	范圍：1~40000，精度：±0.05%
相位測量	精度：±2min，分辨率：0.5min
繞組電阻測量	范圍：0~300Ω，精度：0.2%±2mΩ	范圍：0~300Ω，精度：0.1%±2mΩ
交流負載測量	范圍：0~1000VA，精度：0.2%±0.02VA	范圍：0~1000VA，精度：0.1%±0.02VA
工作環境	溫度：-20℃~50℃，  濕度：≤90%
尺寸、重量	尺寸367 mm×292 mm×150mm，  重量<7kg
