產品簡介

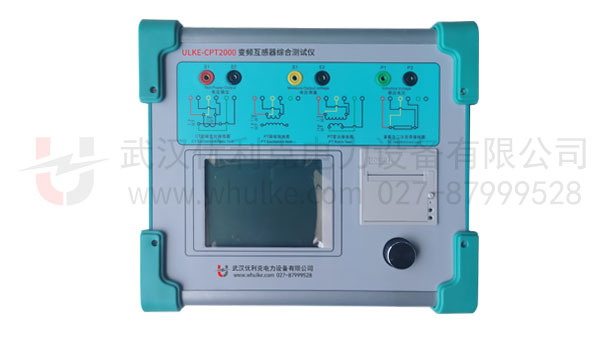

ULKE-CPT2000變頻互感器綜合測試儀是在本公司開發的、廣受贊譽并大量應用的FA系列互感器多功能全自動綜合測試儀基礎上，廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代革新型CT、PT測試儀器。裝置采用高性能DSP和ARM、先進的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。

性能與特征

1. 功能全面，既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性、二次繞組電阻等測試。
2. 自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
3. 測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
4. 基于先進的低頻法測試原理，能應對拐點高達60KV的CT測試。
5. 界面友好美觀，全中文圖形界面。
6. 裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
7. 測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
8. 易于攜帶，裝置重量<8.2Kg。

技術參數

型號		ULKE-CPT2000
測試用途		保護類CT、計量類CT、保護類PT
輸出		0~180Vrms，12Arms，36A（峰值）
電壓測量精度		±0.1%
CT變比 測量	范圍	1~40000
	精度	±0.2%
PT變比 測量	范圍	1~40000
	精度	±0.2%
相位測量	精度	±3min
	分辨率	0.3min
二次繞組電阻測量	范圍	0~300Ω
	精度	0.5%（0.2%*讀數+0.3%*量程）±2mΩ
交流負載測量	范圍	1~500VA
	精度	≤0.5%（0.2%*讀數+0.3%*量程） ±0.1VA
輸入電源電壓		AC220V±10%，50Hz
工作環境		溫度：-10℃~50℃，  濕度：≤90%
尺寸、重量		尺寸：340mm×296mm×174mm，重量<9kg
