產品簡介

       配電自動化終端測試儀又稱配電自動化測試儀，配電自動化終端測試儀是應用于配電自動化終端FTU、DTU、TTU、故障指示器自動化測試及饋線自動化進行功能測試。配電自動化終端測試

儀具有4相電壓4相電流輸出，適用于各種類型配電終端設備試驗。配電自動化終端測試儀每相交流電壓可輸出264V，每相交流電流15A，交流電流六并可輸出60A。

       配電自動化終端測試儀是我公司針對于近幾年來，電力系統陸續出臺配電自動終端相關檢測規范和測試標準，公司嚴格遵循電網測試規范要求，設計研發了一款配網自動化終端測試設備。該

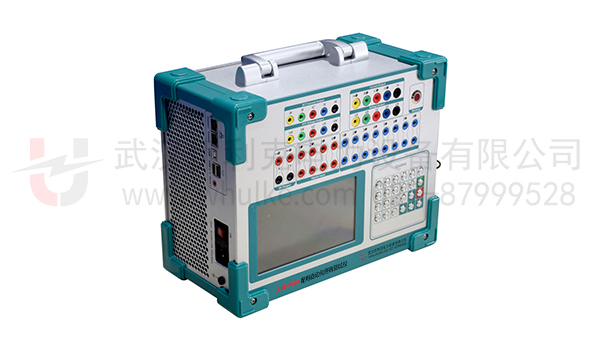

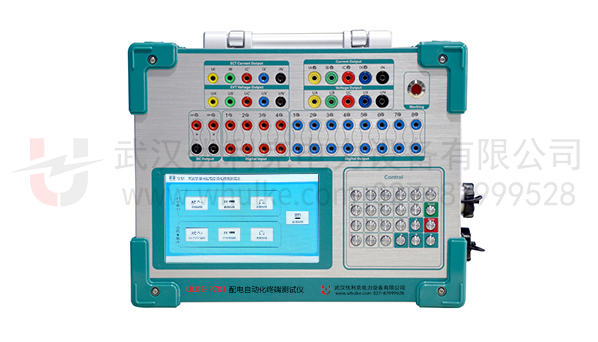

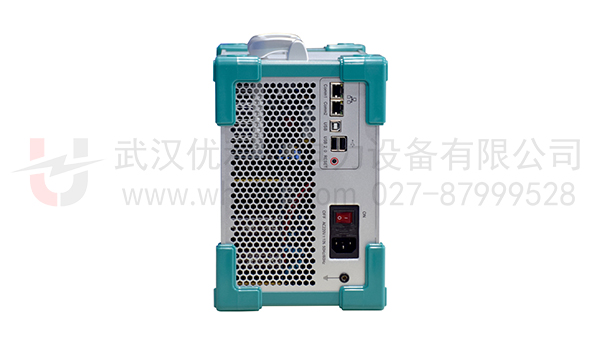

配電自動化終端測試儀采用高性能ARM加DDS控制方式，裝置面板帶有800*480寸觸摸顯示屏和按鍵的方式，不用外接鼠標或鍵盤就可直接使用。裝置側板設有USB口、RJ45雙網絡通信口等，可

方便地進行數據存取、數據通信和進行軟件升級等。該配電自動化終端測試儀在試驗的全過程及試驗結果均液晶屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。也可以外接筆記本電腦，

通過網口通信連接，按照我們?cè)O(shè)定的通信約規進行軟件控制，方便實現二次開發及多種邏輯組合控制。

技術參數

交流電流輸出（有效值）	4*15A；0.2%±5mA
四相并聯輸出(有效值)	0-60A/四相同相位并聯輸出
每相最大輸出功率	150VA
交流電壓輸出（有效值）	4*264V；0.2%±5mV
線電壓輸出（有效值）	0-528V
相電壓/線電壓輸出功率	40VA/60VA
直流電流輸出	4*±5A；0.5%±5mA
直流電壓輸出	4*±350V；0.5%±5mV
線電壓輸出幅值	0-700V
相電壓/線電壓輸出功率	40VA/60VA
ECT小信號（有效值）	4*7V；0.1%±5mV
EVT小信號（有效值）	4*7V；0.1%±5mV
開關量	輸入4對；輸出8對
時間測量	范圍：1ms-9999S，精度1ms
頻率范圍	0-500HZ，精度：0.01Hz
相位	0--360°，精度0.1°
體積重量	長328 x 寬157 x 高250 mm3，約12.5Kg
供電電源	AC 220V±10%（47～63Hz）
