3. 試驗步驟

1. 初始化設置：

   • 投入“比率差動”軟壓板，退出其他保護壓板。

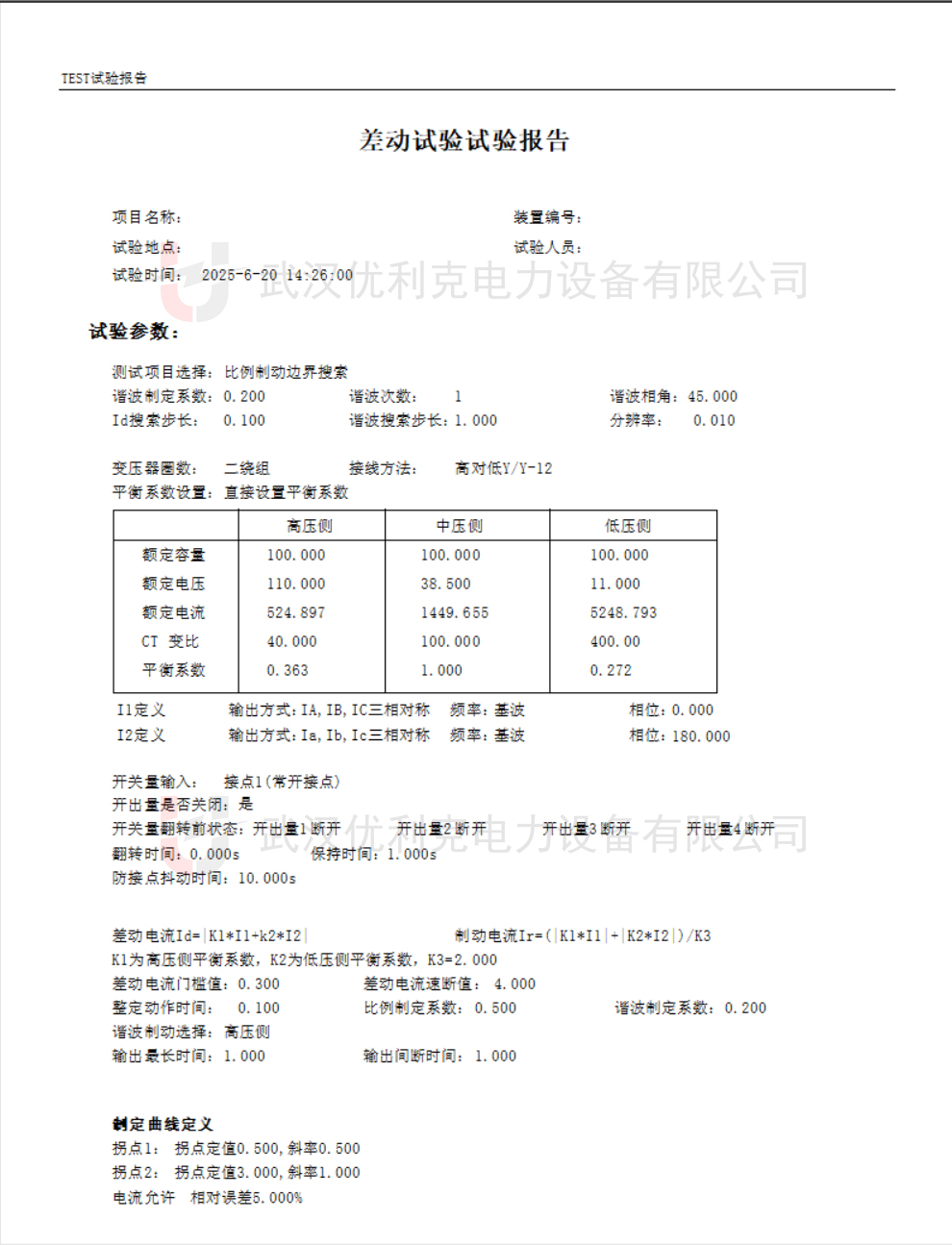

   • 設置測試儀輸出電流初始值（如高壓側IA=1.05A 0°，低壓側IB=1.32A 180°）。

2. 動作值測試：

   • 以步長（如0.01A）緩慢增加IB電流，直至差動保護動作，記錄動作值。

3. 制動特性曲線校驗：

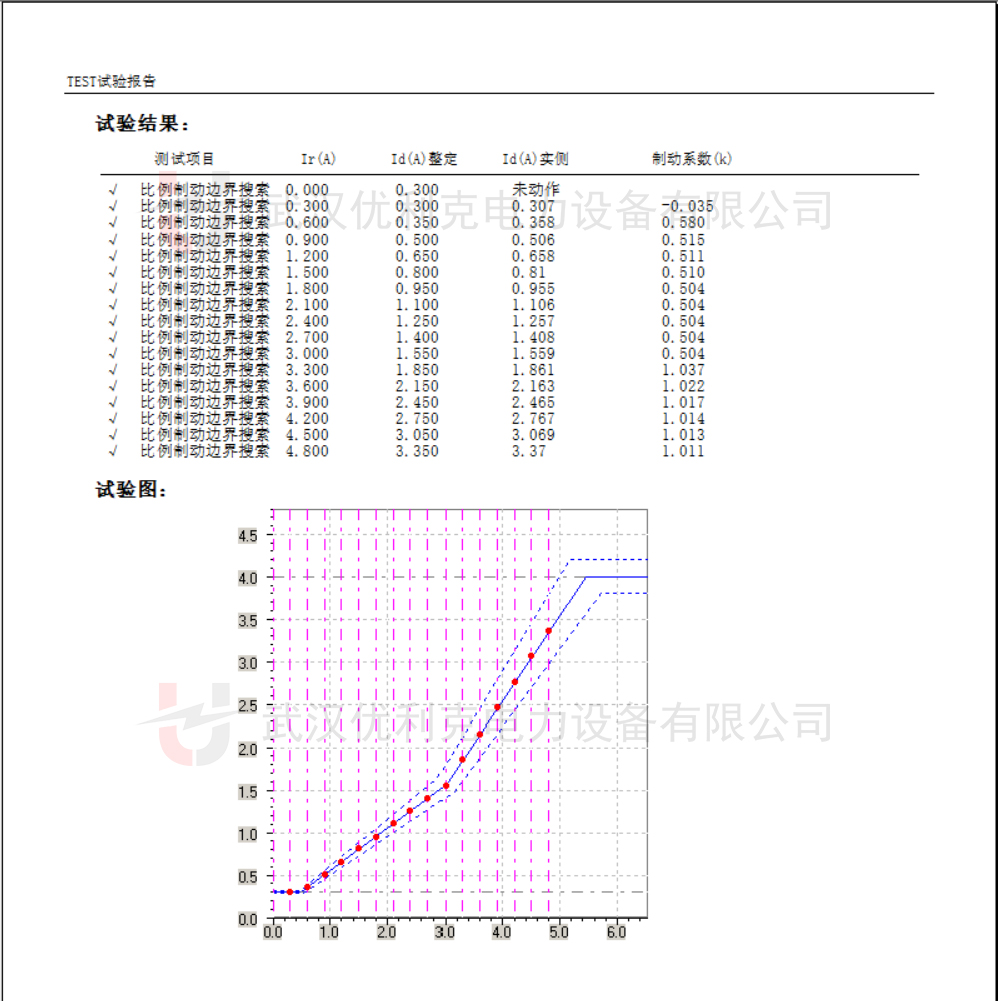

   • 設置多個制動電流點（如Ie、2Ie），觀察差動電流動作值，繪制比率制動曲線。

4. 注意事項

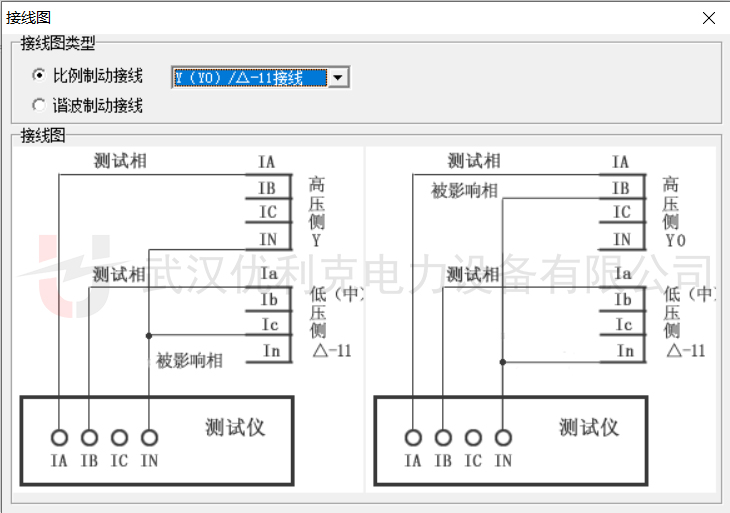

• 相位校正：Y/△接線時，高壓側電流需進行±30°相位調整（如IA' = (IA - IB)/√3）。

• 補償電流：若測試某相時其他相差動誤動，需在對應相加反向補償電流。

• CT接線影響：Y/Y接線時高低壓側動作值相同；Y/△接線時高壓側動作值需乘以√3。

5. 試驗結果分析

• 比較實測動作值與保護定值（如差動門檻0.5Ie、斜率0.5）是否一致。

• 檢查差動保護邏輯是否正確（如諧波制動特性）。
