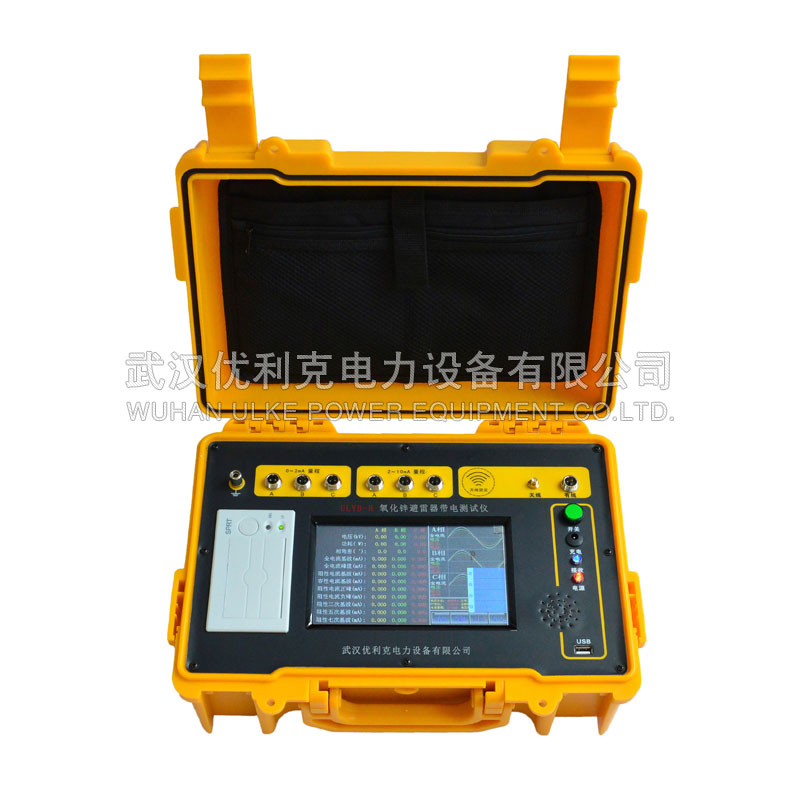

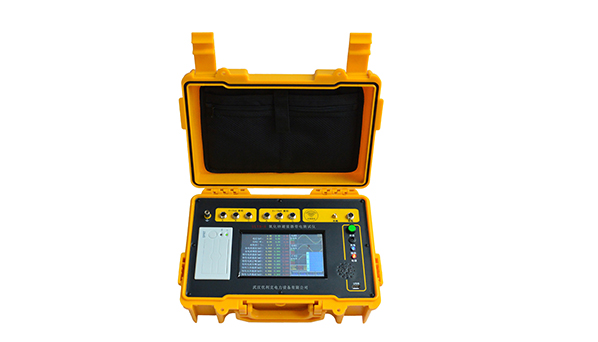

氧化鋅避雷器帶電測試儀是測量氧化鋅避雷器的交流電參量，檢查避雷器內部絕緣受潮及閥片老化的重要工具，在不停電的情況下，采用Pt二次取電壓的方式，實現6~35kV電壓氧化鋅避雷器的復合參數測量，測試方法采用有線和無線的方式結合使用，測量氧化鋅避雷器的全電流、基波電流、諧波、阻性電流、容性電流、有功功率，無功功率，相角差等。

測量避雷器的交流參數有兩種測量方式，我們通常說的在線測量和離線測量，也可以稱為帶電測試和離線測試，下面分別介紹具體的測試方法和步驟。

避雷器帶電測量

氧化鋅避雷器帶電測量是指避雷器在線路運行中測量避雷器的交流參數，實現不停電的情況下實況測量，電流采集接線下圖所示。

電流采集點為放電計數器上端引線，地線可以在系統的任一個接地點一點接入儀器面板接地柱。

電壓信號取樣從系統電壓互感器的計量端子取三相電壓信號，此電壓信號經過配套的V/I變換有源傳感器，以有線或無線的方式接入儀器參考電壓信號通道，作為參考電壓信號。

避雷器離線測試

避雷器離線測試是指避雷器處于安裝之前或者拆卸之后與系統電壓無關的單獨測量過程，接線圖如下所示：

變壓器儀表端指試驗變壓器的儀表繞組，此電壓信號經過配套的V/I變換有源傳感器接入儀器參考電壓信號通道，作為參考電壓信號。

單相試驗時，電壓信號接入A相，電流信號也要對應接入A通道。

測量步驟

接通220V交流電源，測試面板底部有“無線通訊”和“有線通訊”模式顯示，實際使用中根據實際情況選擇，“無線通訊”和“有線通訊”模式下，左下角顯示PT變化，“無電壓”模式下，顯示系統線電壓和移相角度。

參數設置

如果設置時“有線方式”或者“無線方式”測試，就要連接電壓傳感器箱，同時在設置中輸入變比值計算一次的實際電壓。

設置方法如：110kV系統，那么輸入變比為1100（110kV/100V），220kV時輸入2200，如果在試驗室采用試驗變壓器加壓，那么就必須輸入變壓器的變比，例如試驗變壓器的高壓為50kV，儀表繞組電壓為100V，那么變比輸入就為500，依此類推。

如采用“無電壓”方式測試，就要直接輸入系統電壓或外施高壓，這種方式不需要引入?yún)⒖茧妷盒盘枴?/p>

“無電壓”測試時，假定B相的電流超前電壓的相位角為一定的角度（一般假定為83度），從而根據B相的電流波形得到B相的電壓波形，進而得到A、C兩相的電壓波形，由于都是在此假設條件下完成，因此具有很強的可比性，大大簡化了測試。

開始測試

本菜單是測試功能菜單，點擊此菜單后進入如圖10所示的測試界面。在此界面點擊“開始測試”，進入測試過程，測試完成后，數據和波形就能顯示。

試驗完成后，如果想進一步觀察其他數據，可點擊“下一頁”觀察阻性電流各成分的顯示界面。

數據結果判定質量

通常情況下相位角決定阻性電流的大小，A、B、C三相的相位角一般為79、83、87左右，三相的阻性電流基本是Ia>Ib>Ic，這是普遍規律。
