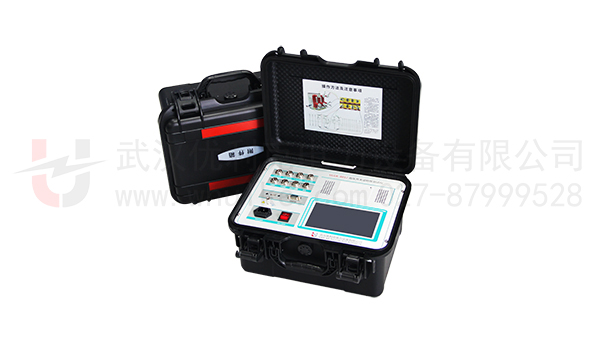

高壓開關動特性測試儀的總體結構主要包括微處理器、交/直流輸入轉換、模/數轉換、識別電路、精密時基電路以及人機友好界面顯示等部分，在硬件平臺的基礎上，配備的軟件編輯，囊括了計算機技術、數字信號處理技術、檢測技術等，能夠的完成對高壓開關動特性測試儀電量輸出參量、開關動作時間參量等功能的校驗工作。

　　由校驗裝置總體結構圖可知，該校驗裝置中主要通過兩個處理通道來完成校驗任務。一個是將電壓信號輸出送到衰減電路中，然后再送入A/D轉換電路中，通過光耦再送到MCU中進行運算處理，后通過LCD顯示結果，從而完成對高壓開關動特性測試儀電量參量的校驗。另外一個開關動作信號通過輸入電路調整為本電路相匹配的信號，然后輸送到識別電路，轉換成MCU可以識別出的數字信號，經過光耦后由MCU進行運算處理，對處理后的結果執行相應動作，然后對外輸出控制信號，以完成對開關動作時間參量的校驗。人機友好界面主要包括液晶顯示器和操作按鍵。

　　高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。
